Produktintroduksjon

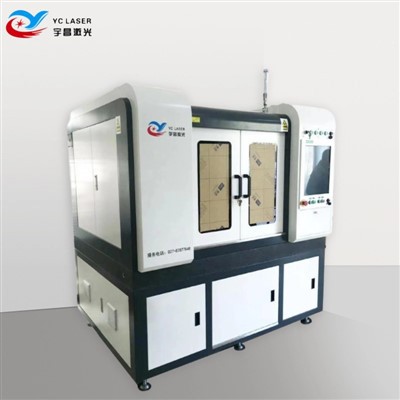

Denne PCD-laserskjæremaskinen bruker en tilpasset fiberlaser (1060-1080nm), spesielt designet for presisjonsskjæring/rilling/boring av diamant (PCD/CVD-diamantfilmer). Samtidig som prosesskvaliteten oppfyller kravene til industrielle applikasjoner, oppnår den investerings- og driftskostnader langt lavere enn ultraraske lasersystemer, noe som gjør det til et ideelt valg for stor-produksjon av diamantverktøy, slitebestandige deler og andre industrielle applikasjoner.
Utstyrsbeskrivelse
Marmorpresisjonsplattform, integrert portal-type, som gir utmerket stivhet, støtmotstand og høy-hastighetsstabilitet;
01
Yclaser bruker en lineær magnetisk levitasjonsmotor, høy-presisjonsstyreskinner og en 0,1µm høy-presisjonsgitterlinjal med et fullstendig lukket-sløyfetilbakemeldingssystem, noe som resulterer i høy hastighet, høy presisjon og lite vedlikehold;
02
Yclaser bruker en spesiell fiberlaser og et presisjons-spesifikt skjærehode, noe som sikrer et lite snitt, høy presisjon og en jevn, grad-fri kutteoverflate;
03
Innebygd- strømforsyningsspenningsregulator gir sikkerhetsbeskyttelse for elektriske komponenter, og sikrer stabil og pålitelig drift.
04
Kan konfigureres med et CCD automatisk posisjoneringssystem og synslinse etter behov, noe som muliggjør presis identifikasjon av ulike merkepunkter;
05
Våre fordeler
Cost Advantage: Equipment investment is only 1/3 to 1/5 of that of ultrafast laser systems, with an electro-optical efficiency >30%.
Industriell-kvalitetspålitelighet: Eldre fiberlaserteknologi støtter kontinuerlig produksjon døgnet rundt.
Materialmålretting: Spesielt egnet for industrielle diamantmaterialer som ikke er følsomme for varmeeffekter.
Tilpassede løsninger: Egen-utviklet kutteprogramvare, enkel å lære og bruke, med tilpassbare funksjoner tilgjengelig; driftskostnadsanalyse og avkastningsberegninger gitt basert på kundenes behov.
Bekymringsfri-Fri etter-salgsservice: Ett-års gratis garanti på hele utstyret, livstidsvedlikehold; kundeservice responstid innen 24 timer; omfattende programvare- og maskinvarestøtte etter garantiperioden, med gratis oppgraderinger for hele livet.
Tekniske data
|
Punkt |
Pområde |
|
Laserbølgelengde |
1060-1080nm |
|
Laser utgangseffekt |
450W |
|
Maks.kutteområde |
600*600 mm |
|
Skjæretykkelse |
0,2-8 mm (avhengig av materiale) |
|
Presisjon av gjentatt posisjonering av X/Y-aksen |
±5um |
|
Behandlingshastighet |
0-3000 mm/min |
|
Maksimal akselerasjon |
1.2G |
|
Arbeidsbordpresisjon |
Mindre enn eller lik 0,015 mm |
|
Overføringsmodus |
Importert lineær motor +0.1um gitterlinjal |
|
Hel maskinkraft (ingen vifte) |
Mindre enn eller lik 7KW |
|
Totalvekt av hele maskinen |
Ca 1800 kg |
|
Utvendig dimensjon (lengde*bredde*høyde) |
1800*1470*1890 mm (Til referanse) |
Hovedkonfigurasjon
|
Punkt |
Pområde |
|
Fiberlaser |
Tilpasset |
|
Dedikert presisjonsskjærehode |
Raytools (Sveits) |
|
Kontrollsystem |
AheadTechs (USA) |
|
Importert lineær motor + marmor bordplate |
Raytools (Sveits) |
|
Presisjon lineær guide |
THK (Japan) |
|
0,5 µm ristlinjal |
FAGOR (Spania) |
|
CCD Vision Positioning System |
FAIRSION (Spania) |
|
Elektriske komponenter |
Schneider Electric (Frankrike) eller tilsvarende |
|
Pneumatisk system |
Airtac eller tilsvarende merker |
|
Utstilling |
18,5" berøringsskjerm |
Typiske applikasjonsscenarier
- Trebearbeidingsverktøy:
- PCD-verktøy for bearbeiding av massivtre, komposittplater og aluminiumslegeringer
- Kompleks konturforming, minste detaljstørrelse 1-2 mm
- Maskineringsverktøy for ikke-jernholdig metall:
- Verktøy for bearbeiding av aluminiumshjulnav og motorblokker
- Krav til høy presisjon, som krever etterfølgende finsliping
Kabelføringsruller:PCD-styrevalser, lang slitestyrke-
Dressingpenner for slipehjul:PCD dressing penner, for komplekse former
Injeksjonsstøpeinnsatser:PCD-slitasjebestandige-innsatser for glassfiberarmert plast
Trådtrekkeskiver:PCD-trådtrekker, krever høy hulldiameterpresisjon
- Omsliping av belagt verktøy:
- Fjerning av slitt belegg og overmaling
- Underlagsbeskyttelse er avgjørende
- Komplekse beleggsmønstre:
Selektiv fjerning av belegg for å danne mønstre
Brukes i spesialfunksjonsverktøy
-Oljeborkrone PCD-tenner:Maskinering av PCD komposittplater for oljeboring;
-Verktøy for steinbehandling:Granitt og marmor verktøy;
-Keramiske prosesseringsverktøy:Høy-PCD-verktøy for keramisk prosessering.
-I forbindelse med et CCD vision-posisjoneringssystem kan det også brukes til å kutte og skjære metalliserte keramiske underlag.
-Den kan også brukes til wafer og elektronisk keramikkskjæring i industrier som halvlederbrikker, militære produkter og romfart.
